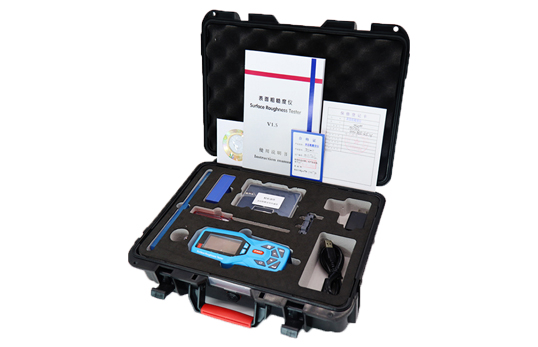

手持式表面粗糙度仪TR200
一、产品介绍
手持式表面粗糙度仪TR200符合GB/T 3505-2000《产品几何技术规范 表面结构 轮廓法 表面结构的述语、定义及参数》、符合GB/T 6062-2002《产品几何量技术规范 (GPS)表面结构 轮廓法 接触(触针)式仪器的标称特性》。
仪器结构如图所示:
二、产品原理
金属与非金属被测零件表面粗糙度的检测,适用于多种机加工零件、机械加工制造业、磨具抛光、检测、商检等部门,尤其适用于大型工件及生产流水线的现场检验,以及检测、计量、商检等部门的外出检定,不会对工件产生损伤。可测量工件范围:平面、外圆面、锥面、内孔、沟槽、曲面 等其他异型面(配适用传感器)
可测工件范围示意图:
三、产品特点
经过严格的温、湿度试验,适应高温高湿度工作环境,特别是南方潮湿气候测值不受影响。高精度,测值稳定!
u 大量程,多参数,14种参数:Ra, Rz=Ry(JIS), Rq, Rt=Rmax, Rp, Rv, R3z, R3y, RzJIS, Rs, Rsk, Rku, Rsm, Rmr;
u 校准样块采用光学玻璃基体,由国家计量院鉴定,精度高,不易划伤,使用寿命长;
u 128×64 OLED点阵显示器,数字/图形显示;高亮无视角;
u 采用DSP芯片进行控制和数据处理,速度快,功耗低;
u 机电一体化设计,体积小,重量轻,使用方便;(图1)
u 具有传感器触针位置指示功能;
u 兼容ISO、DIN、ANSI、JIS等美国、德国、日本、英国多个国家标准;
u 显示信息丰富、直观、可显示全部参数及图形;
u 内置锂离子充电电池及充电控制电路,容量高、无记忆效应;
u 有剩余电量指示图标,提示用户及时充电;
u 可显示充电过程指示,操作者可随时了解充电程度
u 大容量数据存储,可存储100组原始数据及波形。(图2)
u 连续工作时间大于20小时(图3)
u 可连接专用打印机,现场打印测量结果
u 实时时钟设置及显示,方便数据记录及存储。
u 具有自动休眠、自动关机等节电功能
u 可靠防电机走死电路及软件设计,高稳定性;
u 显示测量信息、菜单提示信息、错误信息及开关机等各种提示说明信息;
u 全金属壳体设计,坚固、小巧、便携、可靠性高。
u 中/英文语言选择;
u 可选配曲面传感器、小孔传感器、沟槽传感器、测量平台、传感器护套、接长杆等附件。
u 蓝牙 APP连接
四、产品参数
测量参数 |
Ra,Rz=Ry(JIS),Rq,Rt=Rmax,Rp,Rv,R3z,R3y,RzJIS,Rs,Rsk,Rku,Rsm,Rmr |
测量范围 |
Ra: 0.005 um ~ 16.00 um |
显示范围 |
Ra,Rq: 0.005 um ~ 16 um ;Rz, Rv ,R3z,Rt,Rp,R3z,: 0.02 um~ 160 um Rsm, Rs:1mm;Rmr:0~100%;Rsk:0~100% |
示值精度 |
0.001um |
量程范围 |
±20um,±40um,±80um |
取样长度L |
0.25 , 0.80 , 2.50,自动 |
评定长度 |
1L~5L(可选,L为取样长度) |
测量行程长度 |
3L~7L(可选,L为取样长度) |
驱动行程长度 |
17.5mm / 0.71 inch |
最小驱动行程长度 |
1.3mm / 0.052 inch |
示值误差 |
≤±7% |
示值变动性 |
<6% |
针尖角度 |
90° |
测量轮廓 |
粗糙度,波纹度,原始轮廓 |
滤波器 |
RC,PC-RC,Gauss,D-P |
内部存储能力 |
100组数据 |
数据接口 |
USB |
电池 |
内置锂离子充电电池 |
外形尺寸 |
141 mm×55 mm×40mm |
产品重量 |
400g |
工作环境条件 |
温 度: -20℃~60℃ 相对湿度:< 90% 周围无振动、无腐蚀性介质 |
可选附件 |
曲面传感器、小孔传感器、沟槽传感器、深槽传感器、延长杆、 微型打印机、KA620测量平台 |
五、产品配置
1 |
粗糙度仪主机 |
1台 |
2 |
多刻线校准样块 |
1块 |
3 |
校准样块支架 |
1个 |
4 |
简易支架 |
1个 |
5 |
充电器 |
1个 |
6 |
数据线 |
1根 |
7 |
改锥 |
1把 |
8 |
说明书 |
1本 |
9 |
合格证 |
1张 |
10 |
保修卡 |
1张 |
11 |
ABS仪器专用箱 |
1个 |
粗糙度仪广泛应用于机械加工、航空航天、汽车零配件、通讯、电力、电子等行业,也适用于高校、科研院所、技术监督局、特检院等。
