在线粉尘浓度检测仪/静电粉尘浓度计/管道粉尘检测仪

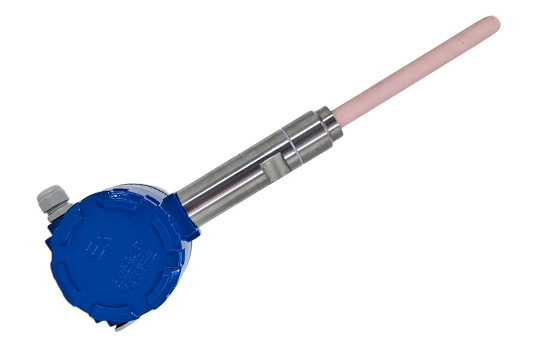

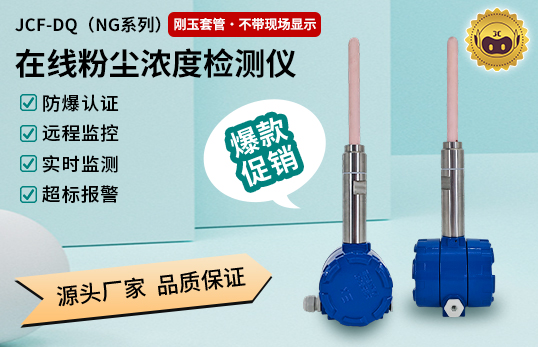

一、产品介绍 JCF-DQ(NG 系列)|刚玉套管传感器·不带现场显示

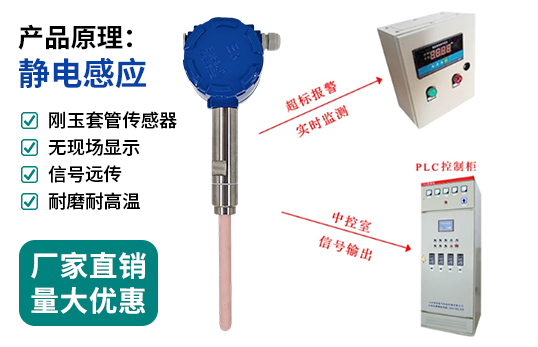

JCF-DQ(NG 系列)在线粉尘浓度检测仪(管道粉尘仪/静电粉尘检测仪)测量尘埃粒子经过一个固定探头的静电荷感应量。尘埃粒子与探头感应产生静电荷,通过探头进行信号放大并传送送至测控制系统。静电荷的大小与尘埃粒子的流量成比。本系统的高科技电子线路把这部分电荷转换成为控制信号输出,启动粉尘超标排放警报,同时用于连续记录粉尘粒子的总量或浓度。装置提供了目前世界最新交流耦合技术。这是现代最精确和稳定的监测技术,特别适合连续排放记录和数据累积。
本监测系统工作原理是运用尘埃粒子流经探针周围所产生的电荷感应来确认尘埃粒子在线排放量(mg/sec)或排放浓度((g/m³)。在燃烧工况相对稳定的情况下(即在同一个排放点上,流速、温度、压力、湿度和烟尘颗粒性质都没有很大的变化,小于±90%的变动),本系统经直接校定后也可用于在线监测排放浓度(单位=mg/m³)。
二、适用场所
在线粉尘浓度检测仪广泛应用于各种工业用途,包括:炼钢、发电、石油、化工、医药、建材加工、采煤和采矿、水泥制造和包装等行业。典型用途包括布袋除尘器滤袋破损的探测,或粉状材料回收、产品输送总量监测,或各种大小、各种燃料的锅炉烟尘排放浓度监测。
三、技术参数
|
操作环境温度 |
-20℃~60℃ (电子部件) |
|
操作环境湿度 |
不结露 90% |
|
操作环境振动 |
最高连续震振荡,任何方向、任何频率:均方根值 2g (20m/s2) |
|
操作环境电磁场 |
在50 赫兹时最高值=60A/m (相等于一个1 米×1 米正方形电磁线圈内有50AT 的磁场) |
|
操作环境保护 |

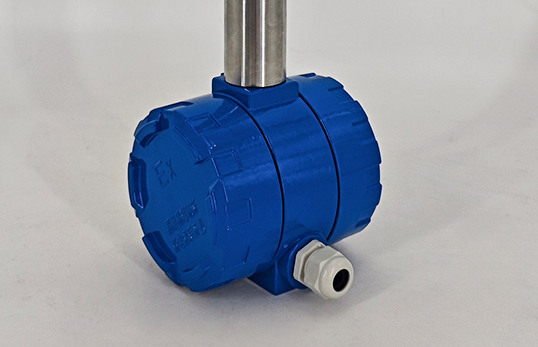

IP66/NEMA4 铝合金壳体,适合非腐蚀性环境内安装 |
|
管道气体压力 |
-0.1 – 1MPa |
|
管道气体流速 |
1m/s~30m/s |
|
管道气体温度 |
-50℃~450℃ |
|
管道外径 |
0.1米~4 米 |
|
探头材质 |

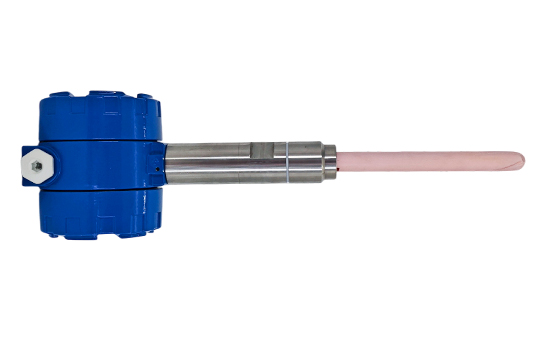

刚玉套管 |
|
探针结构 |
标准探针M5,外径8 mm 304 不锈钢棍 |
|
尘埃颗粒大小范围 |
标称0.1μM~200μM,在标称范围外仍然能够接收但信号特性有点不同 |
|
零点漂移 |
((间))每年低于量程的1%;((度))在指定的温度范围内,低于量程的1% |
|
满量程漂移 |
((间))每年低于量程的1%;((度))在指定的温度范围内,低于量程的1% |
|
线路稳定性 |
系统所有部件均选用高稳定性电子组装件 |
|
噪音抵抗性 |
所有50或60赫兹音频和谐波均在信号被接收之前全部滤掉 |
|
测量范围 |
0-9/12/25/50/100/200/400/800/1000 mg/m3 |
|
变送器输出方式 |
4-20mA;可选配RS485通讯 |
|
变送器电源 |
24VDC |
|
是否现场显示 |
❌ 不带显示 |
四、参考标准
GB/T 3836.1—2021《爆炸性环境 第1部分:设备 通用要求》
GB/T 3836.9—2021《爆炸性环境 第9部分:由浇封型“m”保护的设备》
GB/T 3836.31—2021《爆炸性环境 第31部分:由防粉尘点燃外壳“t”保护的设备》
HJ/T 76-2007《固定污染源烟气排放连续监测系统技术要求及检测方法(试行)》
JJG 846-2015《粉尘浓度测量仪》
JJG 882-2004《压力变送器检定规程》
GB/T 6587-2012《电子测量仪器通用规范》
