一、产品介绍

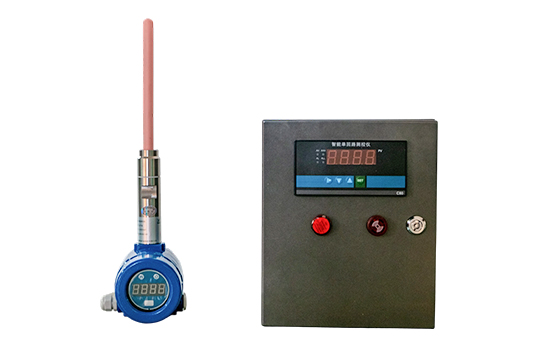

聚创控制箱是与 JCF-DQ 系列在线粉尘浓度检测仪配套的现场集中接线与信号上送单元。它把同一区域内单只或多只探针的电源与信号集中收进一台箱体，统一供电、统一转接。可以与陶瓷制造业、水泥、精细化学及食品加工、钢铁厂、热电厂等行业的除尘系统配套使用。在这些加工领域，需要考虑粉尘的回收利用或除尘要求，以减少加工过程中的原材料损失或监督除尘器工作状态。在有些现场，PLC/DCS或者其它控制系统经常距离除尘系统比较远，不利于整个监测系统的搭建。为了更好的满足各类现场对于除尘系统的监测，便于就地观看数据或者数据转换传输，聚创特推出配套JCF-DQ系列的控制箱。

二、适用场所

广泛应用于各种工业用途，包括：炼钢、发电、石油、化工、医药、建材加工、采煤和采矿、水泥制造和包装等行业。典型用途包括布袋除尘器滤袋破损的探测，或粉状材料回收、产品输送总量监测，或各种大小、各种燃料的锅炉烟尘排放浓度监测。

三、技术参数

四、参考标准

GB/T 3836.1—2021《爆炸性环境  第1部分：设备 通用要求》

GB/T 3836.9—2021《爆炸性环境  第9部分：由浇封型“m”保护的设备》

GB/T 3836.31—2021《爆炸性环境  第31部分：由防粉尘点燃外壳“t”保护的设备》

HJ/T 76-2007《固定污染源烟气排放连续监测系统技术要求及检测方法（试行）》

JJG 846-2015《粉尘浓度测量仪》

JJG 882-2004《压力变送器检定规程》

GB/T 6587-2012《电子测量仪器通用规范》

五、产品特点

1. 多通讯协议输出，可无缝接入 PLC/DCS。
本机提供 4–20mA 模拟量输出；数字通讯支持 RS-485（Modbus RTU）、HART 协议。多种信号接口可选，便于接入上位控制系统，完成数据上传。
2. 现场声光报警功能，异常实时提示。
当粉尘浓度超过设定阈值，装置触发就地声光报警，现场人员可第一时间获知超标状态，无需长期值守屏幕监测。

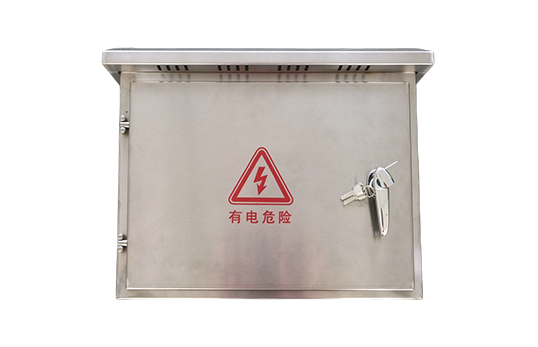

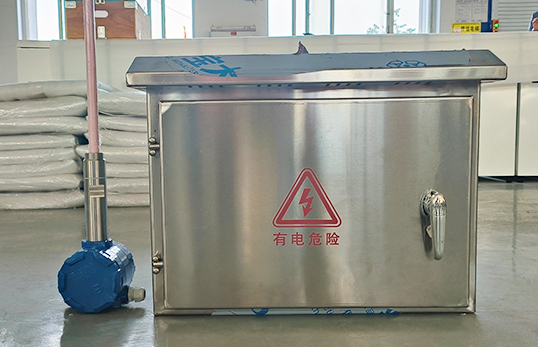

3. 箱体支持定制，常规型、防爆型可选。
箱体材质支持定制，可提供普通防护箱体及防爆箱体，适用于化工、冶金、煤粉等不同工业工况环境。

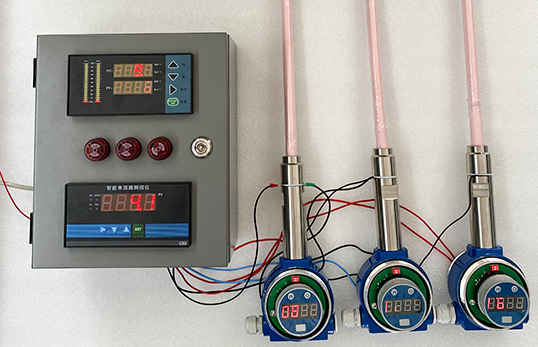

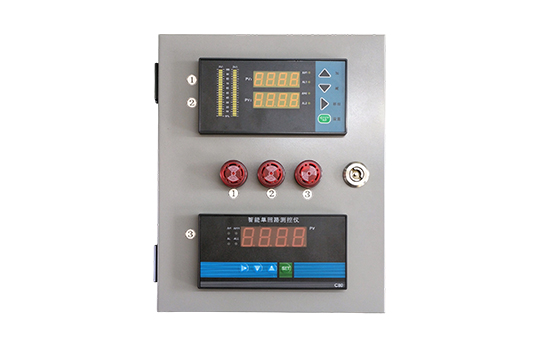

4. 单路 / 多路集中显示，多测点集中监控。
支持单通道或多通道粉尘浓度同时显示，一台控制箱可集中采集多个管道测点数据，统一显示，减少现场布线数量。
5. 具备联锁输出功能，完善整套监测系统。
可输出报警联锁信号至 PLC/DCS，粉尘浓度超标时可联动除尘装置、阀门等设备动作，构建完整的粉尘监测与联锁控制系统。
6. 适配电荷感应式在线粉尘检测仪，连续监测管道粉尘浓度。
配套在线粉尘检测仪采用电荷感应检测技术，实时采集管道粉尘浓度信号，响应速度快、测量稳定，实现管道粉尘在线连续检测。
7. 内置抗干扰设计，恶劣电磁环境稳定工作。
设备集成 EMC 电磁兼容抗干扰电路，有效抑制现场电磁干扰。在含变频器、大功率用电设备的复杂工况下，测量读数稳定，无异常跳变。
8. 信号隔离保护定制，防护后端控制系统。
可配置内置信号隔离模块，隔离现场仪表回路与中控回路，阻断浪涌、共模干扰，降低雷击、电涌带来的损坏风险，保护 PLC、DCS 等后端控制设备。
